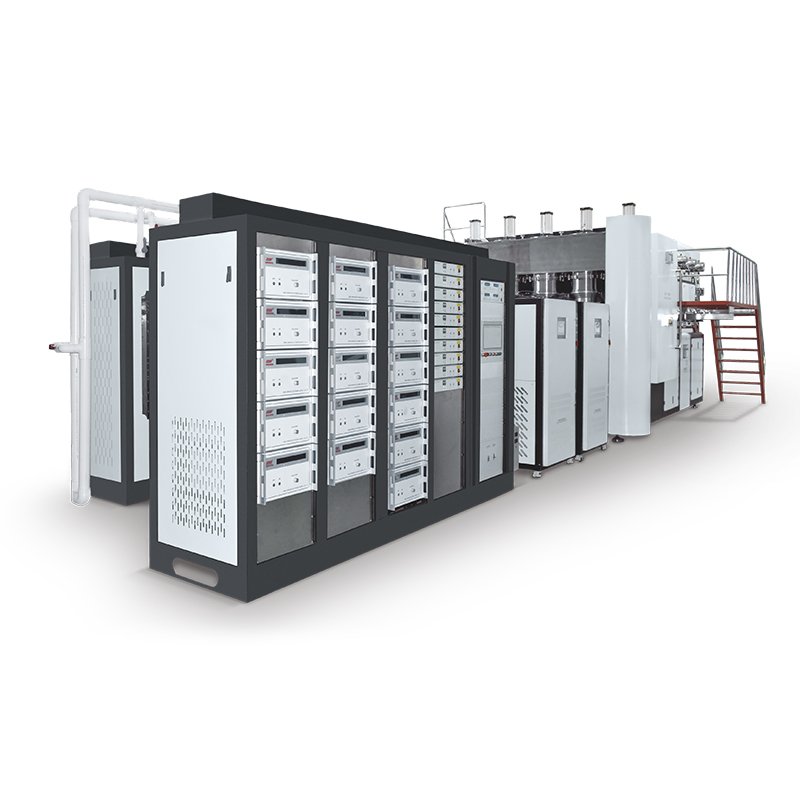

PVD -kopparfolie och aluminiumfolie lindningsutrustning

1. Grundstruktur och funktion av kopparfolie och aluminiumfolielindningsutrustning
PVD -kopparfolie och aluminiumfolie lindningsutrustning är avgörande för den exakta och effektiva produktionen av högkvalitativa folierullar och på Hongtian Technology Co., Ltd., vi är specialiserade på design och tillverkning av dessa system. Utrustningen är strukturerad för att säkerställa smidig transport, skärning och lindning av koppar- och aluminiumfolie i kompakta rullar. Den grundläggande strukturen för denna utrustning inkluderar nyckelkomponenter såsom transportstruktur, lindnings- och justeringskomponenter och kontrollsystemet som arbetar tillsammans för att upprätthålla stabiliteten och precisionen i lindningsprocessen.
Transportstrukturen är avgörande för en smidig drift av utrustningen, eftersom den ansvarar för att flytta folien genom systemet. Vid matningsslutet laddas koppar- eller aluminiumfolien på transportplattformen via en utfodringsport. Transportplattformen har vanligtvis en fast plats på ena sidan, med en rörlig klämplatta för att säkra folien när den rör sig. Denna klämplatta är fäst vid en anslutande axel som drivs av en motor, vilket gör att folien kan röra sig konsekvent genom systemet. Transportplattformen säkerställer att folien är i linje och hålls stram, vilket är avgörande för att upprätthålla kvalitet och förhindra rynkor eller felanpassning under lindningen.
Lindnings- och justeringskomponenterna är avgörande för att säkerställa korrekt inriktning av folien när den lindas på rullen. Dessa komponenter inkluderar tryckplattor som trycker ner på folien och håller den på plats. När det finns någon avvikelse i foliets läge använder systemet en glidskål och glidblockmekanism för att automatiskt justera inriktningen. En baffel säkerställer att folien förblir rakt under lindningen. Detta justeringssystem garanterar att slutprodukten är lindad tätt och jämnt, vilket förhindrar defekter i folierullarna som annars skulle kunna uppstå från felinställning eller ojämn spänning.
På Hongtian Technology Co., Ltd., är vi mycket stolta över den avancerade tekniken och precisionen i vår koppar- och aluminiumfolielindningsutrustning. Genom att integrera banbrytande tekniker och beprövade japanska designprinciper tillhandahåller vi lösningar som förbättrar effektiviteten och precisionen i folielindningsprocesser. Detta säkerställer att tillverkare kan uppfylla höga produktionsstandarder och producera felfri koppar- och aluminiumfolierullar för olika branscher, inklusive elektronik och energilagringsapplikationer.

2. Användning av utrustning: Förbättra effektivitet och produktkvalitet
Lindningsutrustningen för kopparfolie och aluminiumfolie spelar en viktig roll för att säkerställa effektiv produktion och högkvalitativa slutprodukter. På Hongtian Technology Co., Ltd., är vi specialiserade på att utveckla toppmoderna maskiner som inte bara effektiviserar produktionen utan också förbättrar den totala kvaliteten på folierullarna. Dessa maskiner är utformade för att hantera komplexiteten hos folielindning, ta itu med problem som folieavvikelse, spänningskontroll och förebyggande av materiella skador under lindningen.
När det gäller produktion och bearbetning säkerställer vår utrustning att koppar- och aluminiumfolier lindas i rullar med exakta dimensioner och enhetlig kvalitet. Processen börjar med skärning av rå folie i remsor i den önskade bredden med hjälp av en höghastighetsmulti-blad CNC Precision Slit Machine. När materialet har klippts matas det in i lindningssystemet, där folien lindas på rullarna. Transportstrukturen säkerställer smidig rörelse av materialet, medan lindnings- och justeringskomponenterna upprätthåller rätt justering under hela processen.
En viktig fördel med denna utrustning är dess förmåga att förhindra kopparfolie- eller aluminiumfolieavvikelse under lindningen. Utan korrekt spänning och inriktning kan folie bli feljusterad, vilket resulterar i ojämna eller löst sårrullar. Vår utrustning använder avancerad skjutskena och glidblockmekanismer, i kombination med tryckplattor och bafflar, för att automatiskt korrigera eventuell felinställning och se till att folien lindas på ett konsekvent och kontrollerat sätt. Denna kapacitet förbättrar kraftigt effektiviteten i lindningsprocessen genom att förhindra fel som kan leda till avfall eller defekter.
Genom att säkerställa att folien lindas korrekt, bidrar vår utrustning också till förebyggande av folieskador. Koppar- och aluminiumfolier är känsliga material, och felaktig lindning kan leda till krossning, rynkor eller andra former av skador. Genom att tillhandahålla exakt kontroll över spänning och inriktning minimerar utrustningen risken för sådana problem, vilket resulterar i färdiga produkter av högre kvalitet. Detta är särskilt viktigt i branscher som elektronik och energilagring, där kvaliteten på folien är avgörande för slutproduktens prestanda.

3. Tekniska parametrar och specifikationer för optimerad prestanda
För att säkerställa att PVD -kopparfolie och aluminiumfolie lindningsutrustning Uppfyller tillverkarnas specifika behov, det är viktigt att ta hänsyn till utrustningens tekniska parametrar och specifikationer. På Hongtian Technology Co., Ltd., har vi utvecklat avancerade lindningssystem som erbjuder enastående prestanda och mångsidighet, skräddarsydd för att möta kraven i den moderna produktionsmiljön.
De tekniska specifikationerna för vår höghastighets-multi-bläddrade CNC Precision Slit Machine är utformade för att ge robust och effektiv prestanda. Utrustningen har yttre dimensioner 2170x1080x980 mm, med en total vikt på 3 ton. Huvudmotorn väger cirka 3000 kg, medan kontrollboxen lägger till ytterligare 100 kg till den totala vikten. Dessa specifikationer gör att maskinen är kompakt men tillräckligt kraftfull för att hantera storskaliga produktionskörningar samtidigt som man upprätthåller precision och stabilitet.
Utrustningen är också utformad för att rymma ett brett utbud av råvaror och färdiga produkter. Den maximala diametern på råmaterialrullen är 900 mm, och den maximala bredden är 500 mm, vilket gör att den kan hantera stora rullar av koppar- eller aluminiumfolie. Rollens inre diameter kan variera från 50 mm till 90 mm, vilket säkerställer flexibilitet i de typer av material som kan bearbetas. När råmaterialet har bearbetats kan maskinen producera färdiga folierullar med en minsta bredd på 20 mm och en maximal ytterdiameter på 600 mm. Denna mångsidighet gör utrustningen lämplig för olika produktionsbehov, från små till storskaliga verksamheter.
En av de viktigaste funktionerna i vår utrustning är dess skär- och lindningsfunktioner. Skärhastigheten kan justeras mellan 0 och 150 meter per minut, vilket gör den lämplig för både höghastighetsproduktionskörningar och Precision Cutting Applications. Utrustningen kan hantera upp till 20 skärremsor på en gång, vilket ökar produktionslinjens genomströmning. De lindande axlarna har en diameter på 75 mm, vilket säkerställer att folien lindas jämnt och tätt på rullen. Denna avancerade design säkerställer att utrustningen kan uppfylla de höga standarder som krävs i branscher som elektronik, där precision och kvalitet är av största vikt.
